ASTM A182 フランジ仕様とは何ですか?

この記事では、ASTM A182 フランジ仕様、材料グレード、機械的特性、圧力クラス、および ASTM A240 や A105 などの他の規格との主要な比較をカバーしています。



ASTM A182 フランジ仕様.pdf



ASTM A182とは何ですか?

ASTM A182 は、ASTM International によって発行された仕様で、高温サービス用途で使用される鍛造または圧延合金およびステンレス鋼のパイプ フランジ、鍛造継手、およびバルブを対象としています。



ASTM A182 ステンレス鋼フランジの一般的なグレード

学年	UNS番号
F304	S30400
F304L	S30403
F316	S31600
F316L	S31603
F321	S32100
F347	S34700

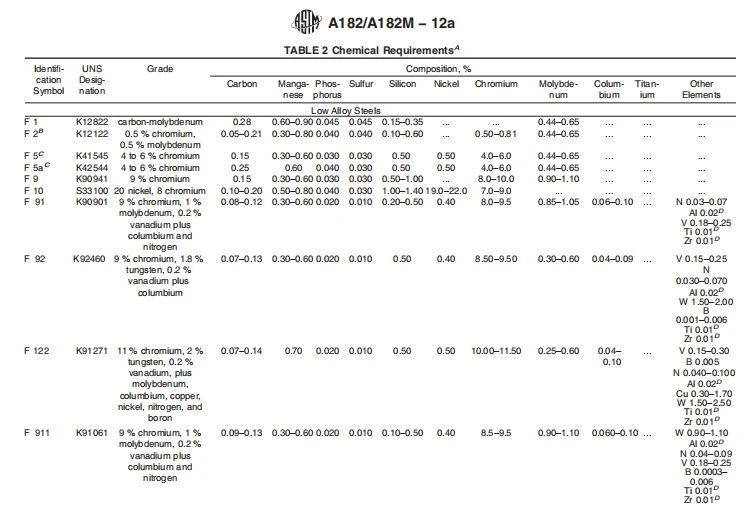

化学組成 (例: ASTM A182 F316L)

要素	構成 （％）
C	0.03以下
ん	2.00以下
P	0.045以下
S	0.030以下
シ	1.00以下
Cr	16.0–18.0
ニ	10.0–14.0
モー	2.0–3.0
鉄	バランス

ASTM A182 フランジの機械的特性 (例: F316L)

財産	最小値
抗張力	485 MPa (70 ksi)
耐力 (0.2%)	170 MPa (25 ksi)
伸長	30%以上
硬度（ブリネル）	217 HBW 以下



ASTM A182 フランジの種類

ウェルドネックフランジ(WN)

スリップオン フランジ (SO)

ブラインドフランジ(BL)

ソケットウェルドフランジ(SW)

ねじ込みフランジ (TH)

重ね継手フランジ(LJ)



ASTM A182 フランジ ANSI 圧力クラス:

圧力クラス	典型的な使用例
クラス150	低圧配管
クラス300	汎用パイプライン
クラス600～2500	高圧高温パイプライン

各フランジクラスの圧力と温度のグラフは次のとおりです。ASME B16.5.



ASTM A182 フランジの用途

ASTM A182 ステンレス鋼フランジは、その耐食性と強度により、以下の分野で広く使用されています。

石油化学プラント

海洋石油掘削装置

発電所 (蒸気および原子力)

医薬品製造

食品および飲料の加工



ASTM A182 と ASTM A240: 違いは何ですか?

ASTM A182 と A240 は両方ともステンレス鋼規格ですが、製品の形式と用途が異なります。A182 は高温使用用の鍛造または圧延部品 (フランジ、継手、バルブ) をカバーし、A240 は圧力容器用のプレート、シート、またはストリップをカバーします。 A182は鍛造/機械加工ですが、A240は板からの製作に使用されます。

側面	ASTM A182	ASTM A240
製品形態	鍛造フランジ、継手、バルブ	プレート、シート、ストリップ
応用	高温圧力部品	平面加工用製品
代表的なグレード	F304, F316, F321	TP304、TP316、TP321

概要: 使用方法ASTM A182鍛造部品の場合、およびASTM A240平圧延ステンレス鋼用。



ASTM A182 フランジ価格 (2024 ～ 2025 年の参考値)

フランジタイプ	材料	サイズ (インチ)	約価格 (米ドル)
ウェルドネック	F316L	4インチクラス150	それぞれ 35 ～ 50 ドル
盲目	F304	6インチクラス300	それぞれ 60 ～ 85 ドル
スリッポン	F316	8インチクラス150	それぞれ 90 ～ 120 ドル
