ASTM A249 TP304 溶接熱交換器チューブ

ASTM A249 TP304 溶接熱交換器チューブ

規格:ASTM A249 / ASME SA249
UNS番号:S30400
鋼種:オーステナイト系ステンレス鋼
表面仕上げ:BA(光輝焼鈍)、AP(焼鈍&酸洗)、2B
外径 (OD):6.35 ~ 76.20 mm
肉厚:0.5~3.0mm
長さ: 最大 18 m または U ベント; 3 メートル、6 メートル、12 メートル、またはカスタマイズ
チューブタイプ:ストレートチューブ/Uベンドチューブ
溶接タイプ:縦TIG溶接
チューブエンド:プレーンエンド、バリ取り済み
材質証明書:EN 10204 3.1 / 3.2
梱包:プラスチックキャップ、織布袋、木製ケース、輸出耐航性梱包

ASTM A249 と ASTM A269 の違いは何ですか?

ASTM A249 TP304 溶接チューブは、ボイラー、過熱器、熱交換器、凝縮器などの用途向けに特別に製造されたオーステナイト系ステンレス鋼製品です。汎用チューブ (ASTM A269) とは異なり、A249 規格では、圧力保持コンポーネントに対してより厳格なテスト要件が課されています。これらには、すべてのチューブに対して実行される必須の平坦化、フレアリング、および静水圧試験が含まれます。



ASTM A249 TP304 ステンレス鋼溶接管サプライヤー

ASTM A249 TP304 ステンレス鋼チューブには 18% ~ 20% のクロムと 8% ~ 11% のニッケルが含まれており、優れた耐酸化性と軽度の化学腐食に対する耐性を備えています。ただし、140 °F (60 °) を超える環境では塩化物応力腐食割れが発生しやすくなります。通常、外径 (OD) は 1/8 インチ (3.18 mm) ~ 5 インチ (127 mm)、壁厚は 0.015 ~ 0.320 インチ (0.4 ~ 8.1 mm) で製造されます。

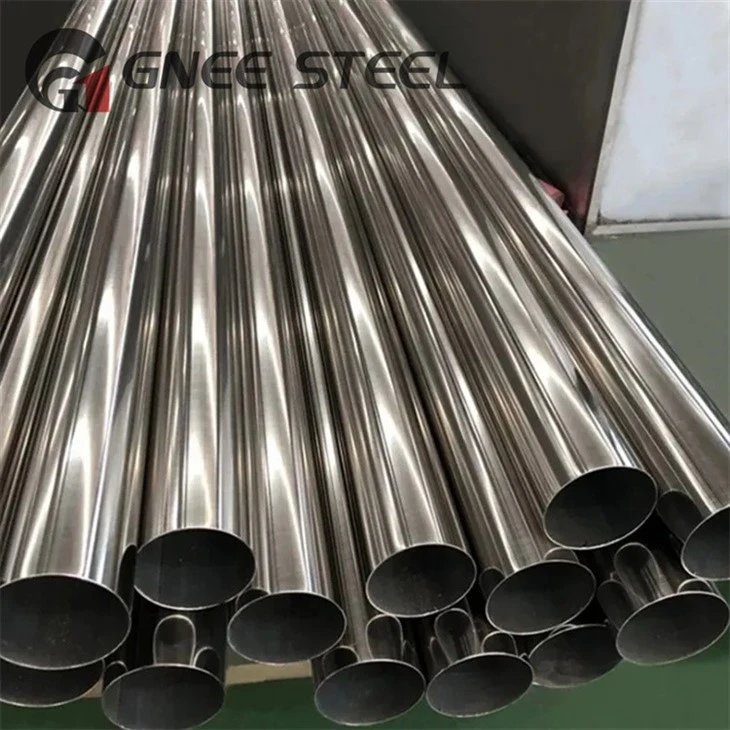

ASTM A249 TP304 BA Stainless Steel Welded Tube
ASTM A249 TP304 BA ステンレス鋼溶接管
TP304 Heat Exchanger Tube
TP304 熱交換器チューブ

当社が供給する ASTM A249 TP304 溶接ステンレス鋼チューブは、溶接プロセス (通常は ERW または TIG) を使用して製造されています。シームレスチューブと比較して、肉厚の許容差が厳しく、コスト効率が高いため、大型の熱交換器チューブバンドルに最適です。さらに、チューブは溶接後に 1040 ~ 1100 度で溶体化処理を受け、溶接応力を緩和し、オーステナイト微細構造の均一性を回復します。優れた高温耐酸化性を示し、最大 1650 度 F (900 度) の連続使用温度および最大 1900 度 F (1040 度) の断続的使用温度に適しています。



ASTM A249 ステンレス鋼管の仕様

ASTM A249 TP304 ステンレス鋼溶接管同等グレード

JIS ASTM UNS ISO DIN/DIN W-番号 JP ゴスト BSEN/BS
SUS304 304 S30400 X5CrNi 18-10 X5CrNi 18-10
(X5CrNi 18-9)
1.4301 X5CrNi 18-10 08Х18Н10 304S15



ASTM A249 TP304 ステンレス鋼溶接管化学組成

学年 C シ ん Cr ニ S P 鉄
TP304 0,08 1,0 2 18 – 20 8 – 11 0,03 0,045 バル。



ASTM A249 TP304 ステンレス鋼溶接管の機械的特性

熱処理・状態 抗張力
メガパスカル
降伏点
σs
メガパスカル
伸長
δ
%
HBW
溶解温度 1040度 515以上 205 以上 35 以上 HRB
90以下


寸法公差

サイズ外径 公称壁 外径 長さ 壁
1/2" (12.7) 0.065" (1.65)/0.049" (1.25) +/-0.005 (0.13) +1/8" (3.18) - 0 +/-10.0%
3/4" (19.1) 0.065" (1.65)/0.049" (1.25) +/-0.005 (0.13) +1/8" (3.18) - 0 +/-10.0%
1" (25.4) 0.065" (1.65)/0.049" (1.25) +/-0.005 (0.13) +1/8" (3.18) - 0 +/-10.0%
1-1/2" (38.1) 0.065" (1.65)/0.049" (1.25) +/-0.008" (0.20) +1/8" (3.18) - 0 +/-10.0%
2" (50.8) 0.065" (1.65)/0.049" (1.25) +/-0.008" (0.20) +1/8" (3.18) - 0 +/-10.0%
2-1/2" (63.5) 0.065" (1.65) +/-0.010" (0.25) +1/8" (3.18) - 0 +/-10.0%
3" (76.2) 0.065" (1.65) +/-0.010" (0.25) +1/8" (3.18) - 0 +/-10.0%
4" (101.6) 0.083" (2.11) +/-0.015" (0.38) +1/8" (3.18) - 0 +/-10.0%
6" (152.4) 0.083" (2.11) +/-0.030" (0.76) +1" (25.4) - 0 +/-10.0%
6" (152.4) 0.109" (2.77) +/-0.030" (0.76) +1" (25.4) - 0 +/-10.0%
8" (203.2) 0.109" (2.77) +0.061" (1.55)/-0.031" (0.79) +1" (25.4) - 0 +/-10.0%



ASTM A249 tp304 と TP316 の違いは何ですか?

違いは化学組成と耐食性です。 ASTM A249 TP304 は標準的な 18-8 クロム ニッケル鋼で、汎用性が高く、コスト効率が優れています。 TP316 には 2% ~ 3% のモリブデンが含まれており、孔食、塩化物、および高温環境に対する耐性が大幅に向上しています。



一般的なアプリケーション

ボイラーおよび圧力容器
熱交換器と凝縮器
石油精製所および化学処理工場
発電(過熱器および再熱器)



最適な提案をさせていただくために、プロジェクトの要件に関する詳細を教えていただけますか?例: 必要な具体的な寸法 (外径、肉厚、長さ) はどれくらいですか?どのような種類の流体またはガスがパイプを通って運ばれますか?標準的な直管または U ベンド構成が必要ですか?

今すぐ連絡する

すべての ASTM A249 TP304 溶接熱交換器チューブには、EN 10204 3.1 材料試験証明書 (3.2 はご要望に応じて入手可能)、化学組成レポート、機械的特性試験レポート、寸法検査レポート、静水圧または渦電流試験レポート、および完全なトレーサビリティ記録を含む完全な文書パッケージが付属しています。

 EN 10204 3.1 Material Test

リードタイム

リードタイムは仕様、数量、追加の後処理(U曲げや特殊研磨など)が必要かどうかによって異なります。
リードタイム: 3 ~ 7 日 – 標準仕様 (例: 外径 19.05mm、25.4mm、38.1mm、壁厚 1.65mm、2.11mm など) に適用されます。主に梱包と出荷前の最終検査が含まれます。
標準生産: リードタイム: 25 ~ 40 日
特殊加工:納期:45~60日
U曲げを伴う場合:曲げ加工、応力除去焼鈍、特殊な気密試験にさらに時間がかかります。



品質検査

必要なテストこれらのチューブは高圧および高温の環境で動作するため、仕様では厳格な品質保証が必要です。漏れの気密性を検証するための静水圧または非破壊的な電気(渦電流)テスト。溶接の構造的完全性を確認するための平坦化、フレア、フランジテストなどの機械的テスト。

100%  Hydrostatic Test

全数静水圧試験
100% Eddy Current Test (ET)
100% 渦電流試験 (ET)
SS 304 pipe PMI
SS 304 パイプ PMI
Flattening test
平坦化試験
Flaring test
フレアテスト
Quality Inspection
品質検査



標準梱包

ASTM A249 TP304 ステンレス鋼の各コンデンサーおよび熱交換器チューブには、輸送中の汚染や機械的損傷を防ぐために、保護用プラスチック エンド キャップが取り付けられています。チューブは防水性と耐湿性のフィルムで包まれ、スチールバンドでしっかりと固定されてから、最適な保護を確保するために頑丈な燻蒸処理された木箱または輸出グレードの合板箱に梱包されます。完全なトレーサビリティを確保するために、各パッケージには熱番号、寸法、仕様、数量、注文書の詳細が明確にマークされています。

Standard Packaging
Standard Packaging
Standard Packaging
